換気制御システム

換気制御システムの概要説明

換気制御システムの解説

換気制御システムを簡単に説明しますと、CO2（炭酸ガス）雑ガスの二つのセンサーにより、送風機や有圧扇等を制御し、環境に応じ適切な換気量を維持する事で、外気負荷抑制を図っています。
更に年間を通して、外気条件（温度：28℃～19℃・相対湿度：65％RH～35％RH）時に、換気量を全稼働させる事で、外気空調として作用させ、エアコンの稼働抑制を果たしています。
時系列上の法定換気量と制御換気量との差をベースに、熱エネルギー算出を行い、エネルギーの「見える化」を図り、常に適切な換気量を維持しながら、エネルギー削減を果たす事を目的としています。

①換気制御とエネルギー削減について

a.換気と熱損失の関係

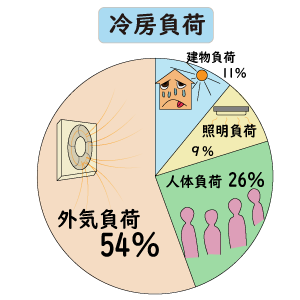

エアコンの能力は一般に「空調負荷」と呼ばれる、熱損失量（室内に与える熱）を、「熱負荷計算」で求め、その合計熱損失により、エアコンの装置能力が決定されます。室内に影響する負荷の割合は、冷房時と暖房時では、概ね以下の様な比率になりますが、その中でも「外気負荷（換気時に作用する熱負荷）」が、大きな割合を占めています。この外気負荷は、換気（室内空気を入替える）作用の熱損失ですが、法令に定められた計算式で求めた換気量が必要になり、その換気量を熱損失（外気負荷）に置き換えると、下の円グラフの様な割合になります。

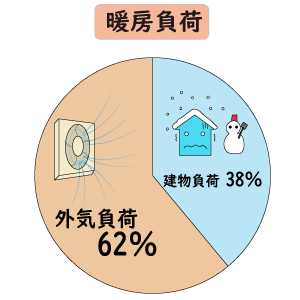

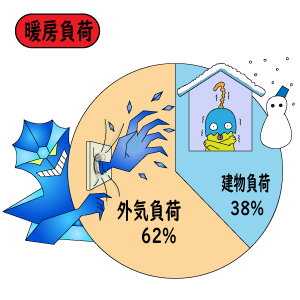

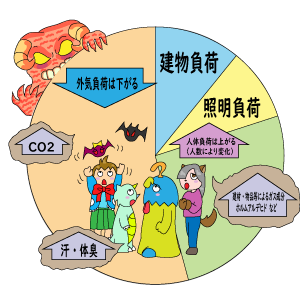

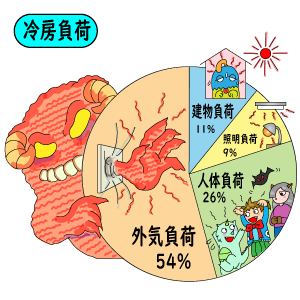

この冷暖房負荷は、もちろん建物によっても違いますが、一例としては上の円グラフで表現出来ます。換気量に相当する外気負荷は、夏の冷房時では全体の54％を占め、冬の暖房時では62％を占めています。この様に法令で定められた法定換気量を、連続的に取り入れると当然外気負荷は多くなりますが、仮に換気を全停止すると、外気負荷は隙間風（扉の開閉等）のみなので、確実に外気負荷要素は低下します。然し外気負荷は減りますが、室内空気汚染は人数に比例するので、呼吸作用によるCO2（炭酸ガス）量は上昇し、更に他の要因（汗や体臭等）で発生する雑ガス濃度も増え、室内の空気汚染は大きくなります。

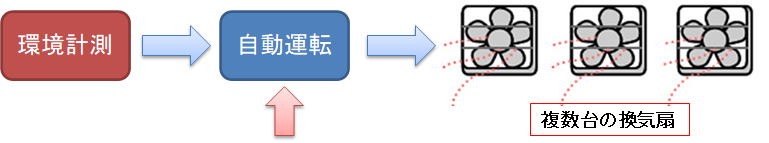

人為操作に頼らない合理的な方法として、「空気の汚れ度を測り、汚れ度に応じて自動的に換気扇等を稼働させる」装置を介入させる方法です。 ELシステムは、「室内環境を一定条件に維持し、同時に外気負荷（熱損失）制御を果たす事で、エネルギー消費を抑え、CO2排出量の抑制にも貢献出来ます。換気扇が複数台になると段階制御が不可欠になり、ELシステムの換気制御が威力を発揮します。

b.中間期（冬期や夏期も含む）の外気空調効果

外気温度温度条件としては、11月～2月迄の冬期モードと、3・4・5・10月の中間期モード、更に6月～9月までの夏期モードに分類されますが、19℃～28℃の温度範囲を外気温度条件として採用します。
この温度範囲は、ほぼエアコンの温度設定範囲と同じ条件になります。

外気の相対湿度については、65～35％ＲＨの範囲（多湿時の不快感を防ぐ）を、外気湿度条件として採用します。

外気温湿度が、この二つの条件範囲内に一定時間以上留まった時点で、外気空調信号をエアコンに伝送し、エアコンを全停止させると同時に、全換気扇を稼働させて換気作用促し室内空気を入替える事で、外気空調（外気冷房）効果が発揮され、同時にエアコンが停止した時間だけ、ガス消費量が削減されます。

但し寒冷地域では中間期間が短く、外気空調効果が余り発揮されない場合も有り、不向きです。

このページの先頭へ

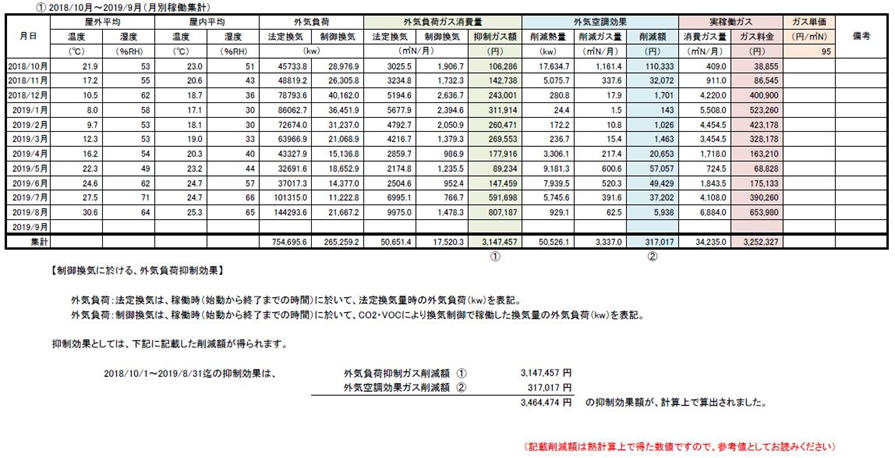

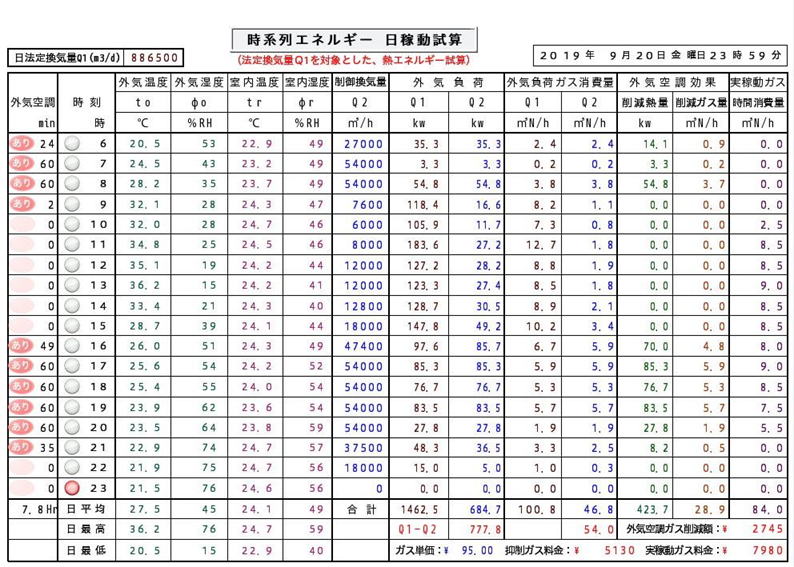

a.稼働試算（参考）【日稼働集計】

b.稼働報告（参考）【月間稼働集計】

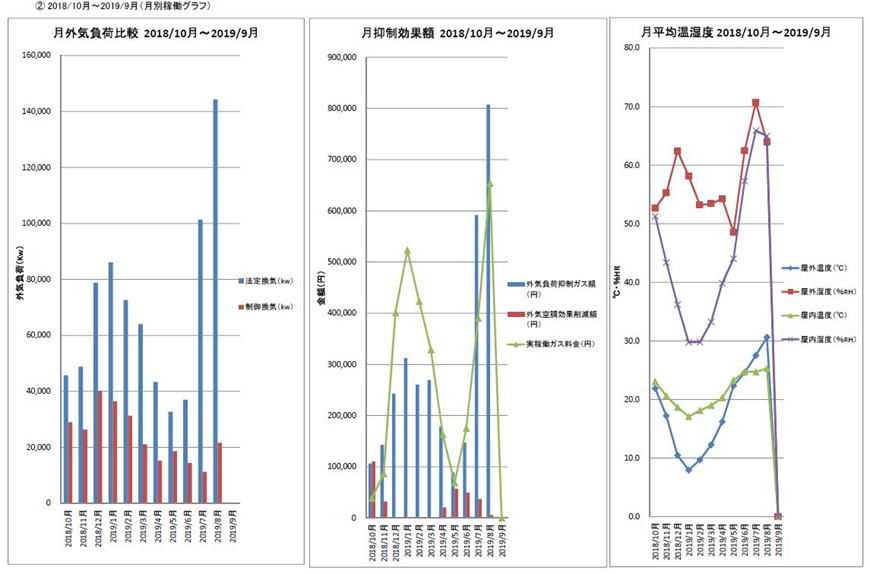

c.稼働報告（参考）【月間稼働グラフ】

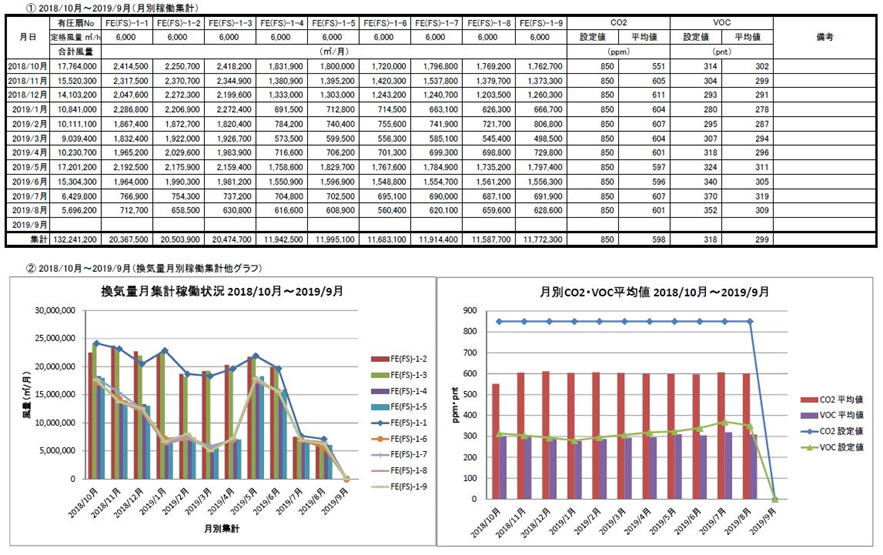

d.稼働報告（参考）【月間換気稼働】

このページの先頭へ

②実例でわかる！ELシステム

ELシステムを導入頂いている店舗の例（換気扇９組：給気用９台、排気用９台）店舗面積約8,000㎡、小売業、関東南部


ELシステムのQ&A

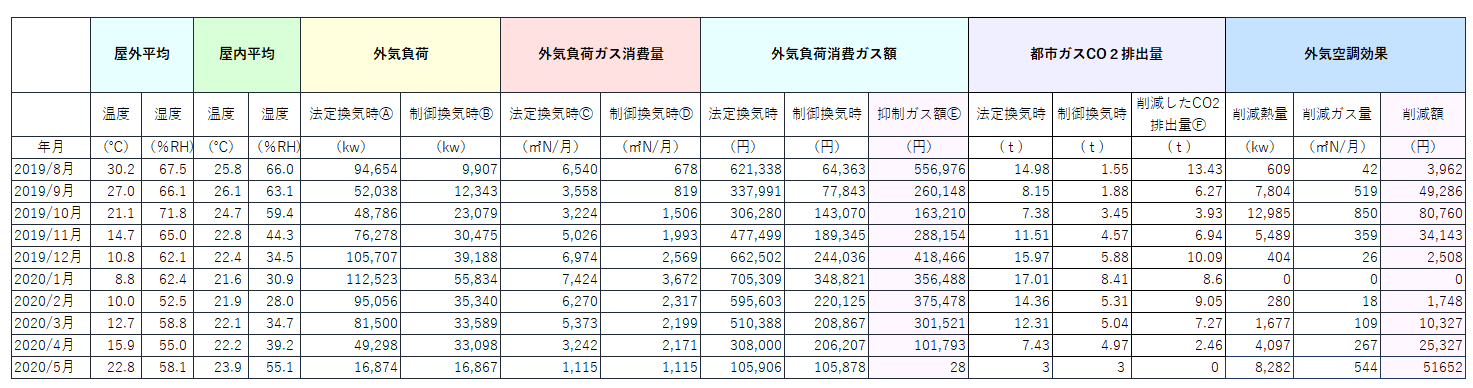

毎日店舗のデータを収集し、月ごとに集計します。1年分をまとめたものが、上の表です。 Q：どんなデータを計測しているの？ A：屋外温湿度、屋内下部温湿度、スラブ下面温度、二酸化炭素濃度、雑ガス濃度　など

室内のCO2濃度、雑ガス濃度を計測して、設定値以下になるように換気機器の稼働台数を制御しています。 Q：室内のCO2濃度、雑ガス濃度を計測し、空気が汚れると・・・ A：換気扇を汚れの状態に応じて自動的に発停させます。 Q：空気の汚れが少ないと・・・ A：換気台数が複数台の時は、空気の汚れ状況に応じ、稼動台数を制御します。 ※24時間換気が必要なので、最低限の換気扇（1～2台）は常時ローテーション稼働します。

室内と室外の温湿度を計測し、換気扇が全台稼働した法定換気量時の外気負荷（※1）Ⓐ（Kw）と ELシステムによる、制御時の換気量の外気負荷（※2）Ⓑ（Kw）を計算します。 Q：※１　外気負荷とは？ A：換気時に生じる屋外の新鮮空気の熱損失 →換気作用により生じる、屋外の熱損失。（暑い夏や寒い冬に、法定換気量で換気を実施した時の熱損失）

Q：※2　熱量算出は？ A：PLCにより、室内外の温湿度から熱エンタルピーを求め、換気量から熱損失エネルギーを算出します。以下の様に、ガス消費量を算出します。

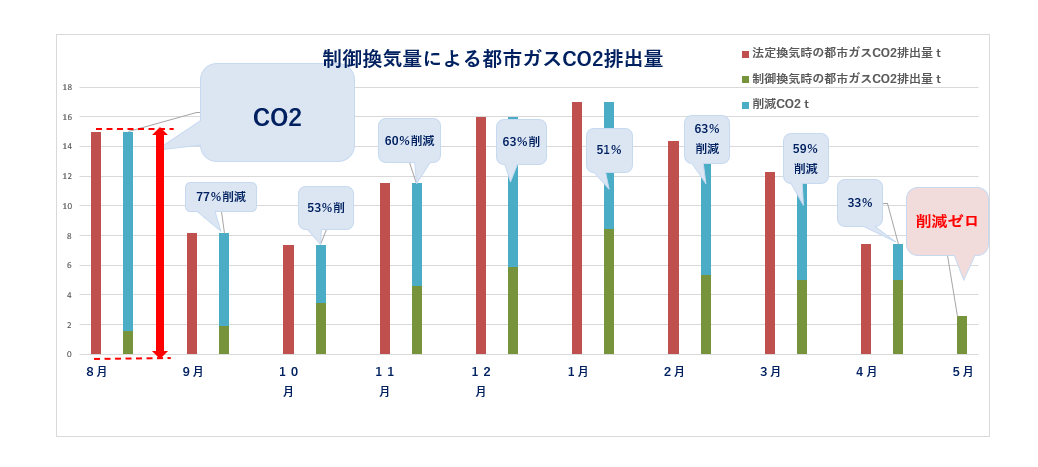

全台稼働時の外気負荷Ⓐにかかるエアコンのガス消費量（㎥N）と制御換気時の外気負荷Ⓑにかかるエアコンのガス消費量Ⓓ（㎥N）を計算し削減できたガス額Ⓔを算出（※３）同様に、削減できたCO2排出量Ⓕを算出（※４）制御換気を行うことで外気負荷を削減し、エアコンのエネルギー消費量とCO2排出量を削減できます。 Q：※３削減できたガス額の算出は？ A：都市ガスによる業務用エアコンの場合、例として１㎥N＝95円として計算 Q：※４削減できたCO2排出量の算定は？して、 A：都市ガス消費量×発熱量×CO2排出係数＝CO2排出量
Q：外気空調効果とは A：屋外が快適な温度・湿度の時、その外気を取り入れた時の効果 Q：外気空調が可能な条件は？ A：気候の良い時期（3～5、10月：外気温19～23℃、6～9月：外気温24～28℃）相対湿度35％～65％RHの時 Q：稼動方法は？ A：全換気扇を稼働させ、積極的に空気を入れ替えます　➡ELシステムとエアコンを連携させ、エアコンを停止します。 Q：メリットは？ A：外気空調・外気冷房（一般摘には、外気冷房と呼ばれていますが、湿度情報も加味すれば、適温・適湿が得られます）を使用することにより、エネルギー消費量の削減になります。　※寒冷地帯では、外気空調効果が余り発揮されない場合もあります。屋外が快適な温度・湿度の時は外気を取り入れ、エアコンのエネルギー消費量を削減できます。




まとめ

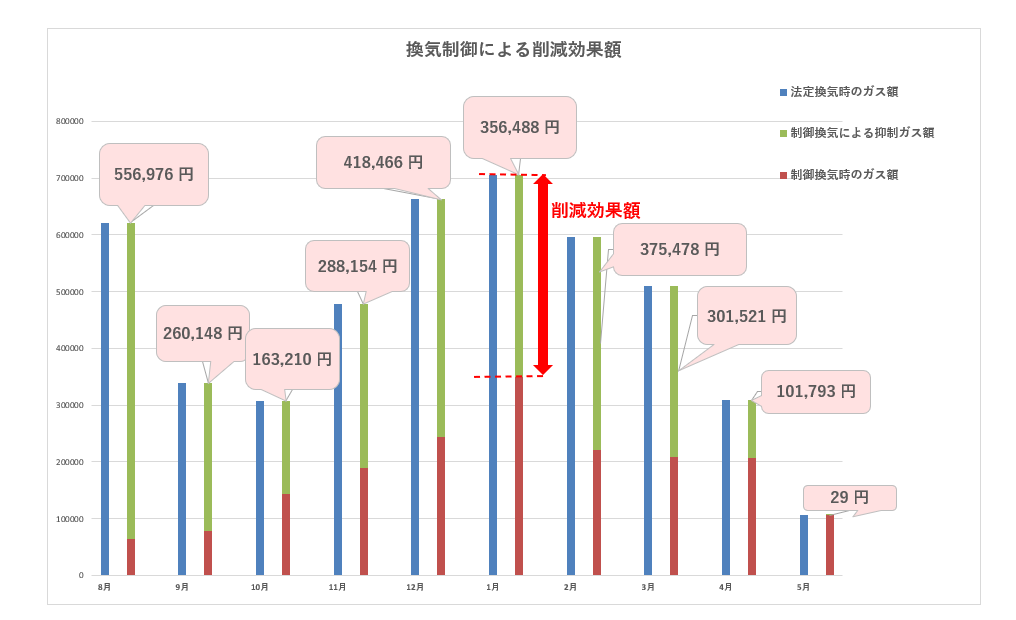

2020年５月のデータを集計したところ、換気制御の効果が一目でわかる結果が出ました。 2019年8月～2020年４月まで、換気制御による削減効果額が上がっていますが、 2020年5月は、削減効果が見られません。なぜでしょうか？正解は…「ELシステムの換気制御を行わなかったから」です。新型コロナウイルス感染拡大防止対策として、店舗営業時間中、換気扇を最大量動かし続けたのです。（緊急事態宣言発令中でしたが、店舗は営業を続けていました。） ELシステムは自動で換気制御を行いますが、手動でも換気扇ごとに運転・停止を選択できます。また、運転時間等も設定できます。店舗に設置されているタッチパネルで操作できますが、VPNを構築することで、遠隔操作も可能です。

＜ELシステムの特長＞
	タッチパネルで現状（稼働状況、リアルタイムの情報（温度、湿度、削減量など））が見える、簡単操作
	データはPLC本体のSDカードにCSVデータとして収集。LAN（VPN）を構築すれば、遠隔でのモニタリングや情報収集も可能です。
	毎営業日にモニタリングを行い、月ごとに月間稼動報告書を作成します。
	毎朝稼動時に、室内の雑ガス濃度を計測し、雑ガスの当日の設定値としています。ローテーション起動を採用し、均等に稼働させ、単体機器の連続運転を抑制します。（まんべんなく稼動させることで、特定の１台に負担をかけることがありません。）
	人の操作に頼らず、（大型店舗などにおいて、人が常に換気をコントロールするのは困難）快適な室内環境を保ち、同時に外気負荷を抑制させる制御システムが、ELシステムです。
＜ELシステムの前提＞
	換気設備能力が、適切な換気量を維持していること
	一定の換気量を保つために、給気フィルターが、定期的に清掃又は交換されていること
【ご参考までに】換気方法としては、第一種換気が最適です。

このページの先頭へ

ELシステム導入までの流れ


設備図案（竣工図）・機器リスト等により、法律で定められた換気量が適切か診断します。室内のCO2や雑ガス値の計測をご希望の場合は、機器の貸し出しを行います。（無料：1～2日データ収集）

換気における診断結果（改善が必要であれば改善案）、ELシステム導入プラン、制御シミュレーション、お見積りお見積書を提出します。お客様のご要望に応じたシステムをご提案いたします。
（有料）
ご希望があれば有料になりますが、計画通り施工されているか、換気量は適切か、現地調査を行います。

ELシステム導入における計装工事は、お客様の指定工事業者で行う事も可能です。
(オプション)
VPN通信を用いて、毎日のモニタリング・保守を行います。
